ALFABETO DA RETA

Uma reta é gerada por um ponto que se desloca no espaço sempre na mesma direção.

Uma reta não tem espessura, possuindo, apenas, comprimento (tem uma dimensão) - é um elemento puramente unidimensional.

Para que um ponto pertença a uma reta, é necessário que as projeções do ponto estejam sobre as projeções homónimas (do mesmo nome) da reta.

Na maioria dos casos, a posição de uma reta é definida em relação aos planos horizontal e frontal de projeção. No entanto, há casos em que a posição da reta relativamente ao plano de perfil π0 assume particular importância, pelo que, nessas situações, recorre-se à tripla projeção ortogonal.

Uma reta pode ser definida por

dois pontos

por um ponto e uma direção

pela interseção de dois planos


As retas identificam-se por

letras minúsculas do alfabeto latino (restrições de denominação: x, y e z)

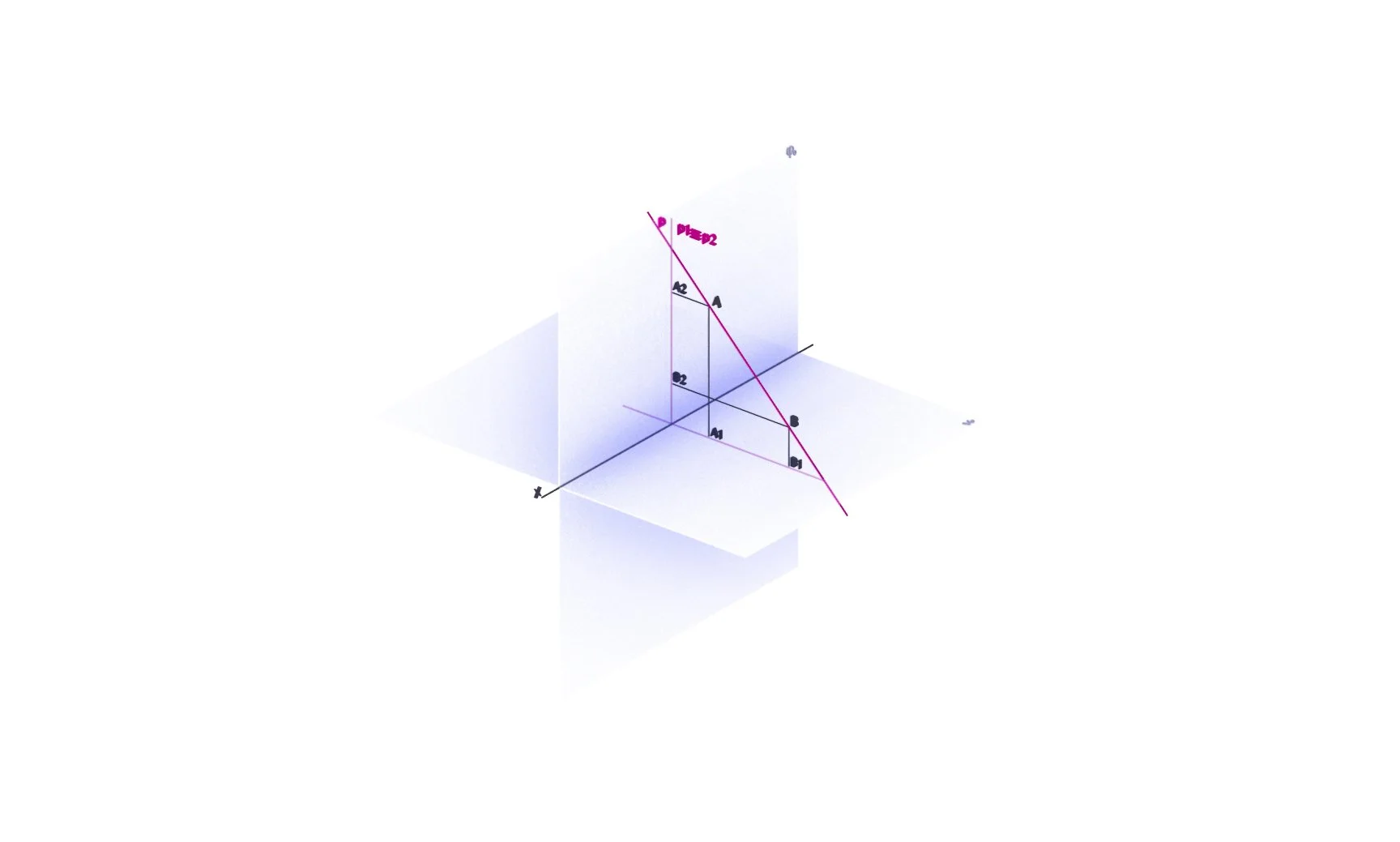

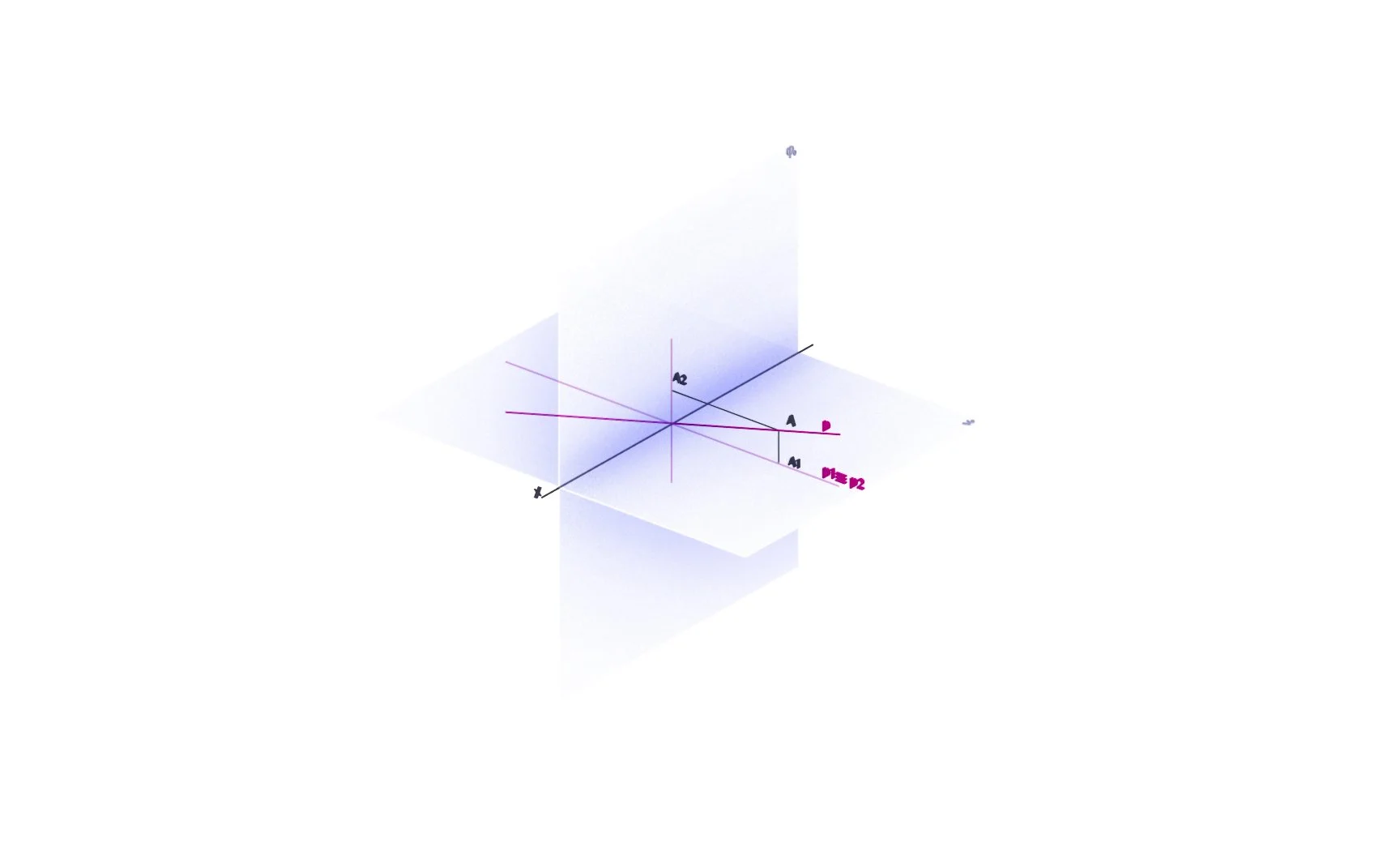

PASSANTE/DE PERFIL

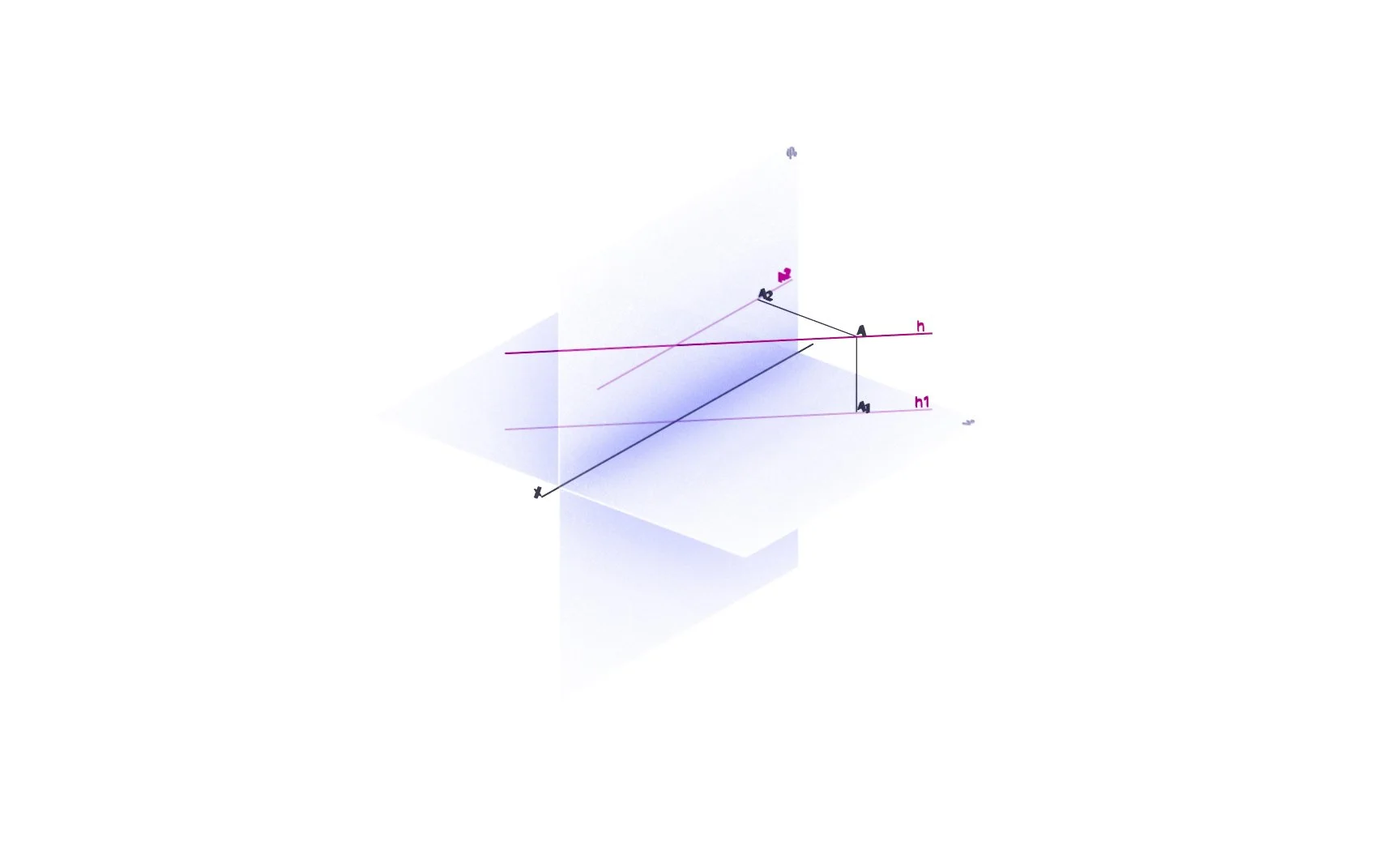

HORIZONTAL/ NÍVEL

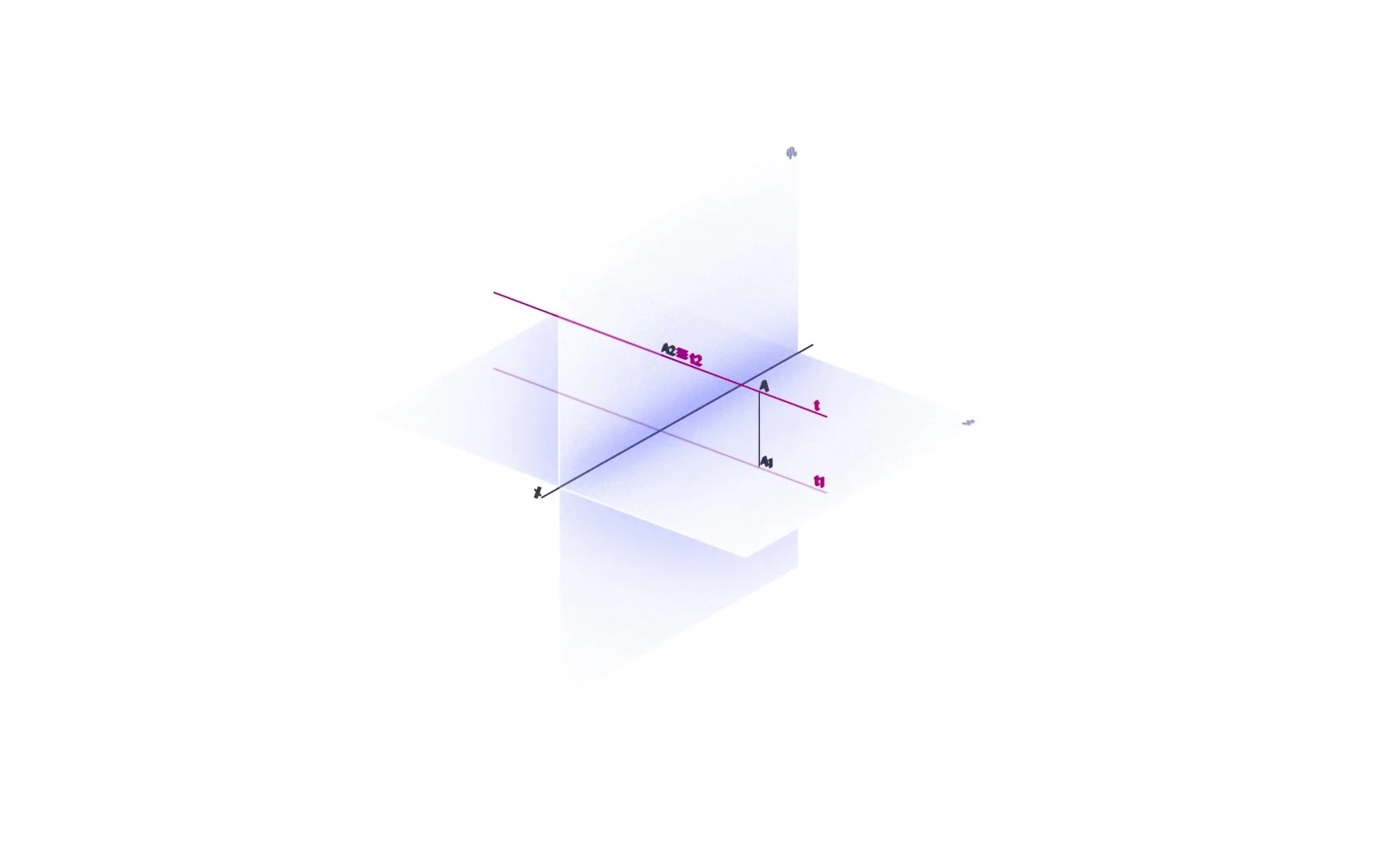

FRONTO-HORIZONTAL

PERFIL

TOPO

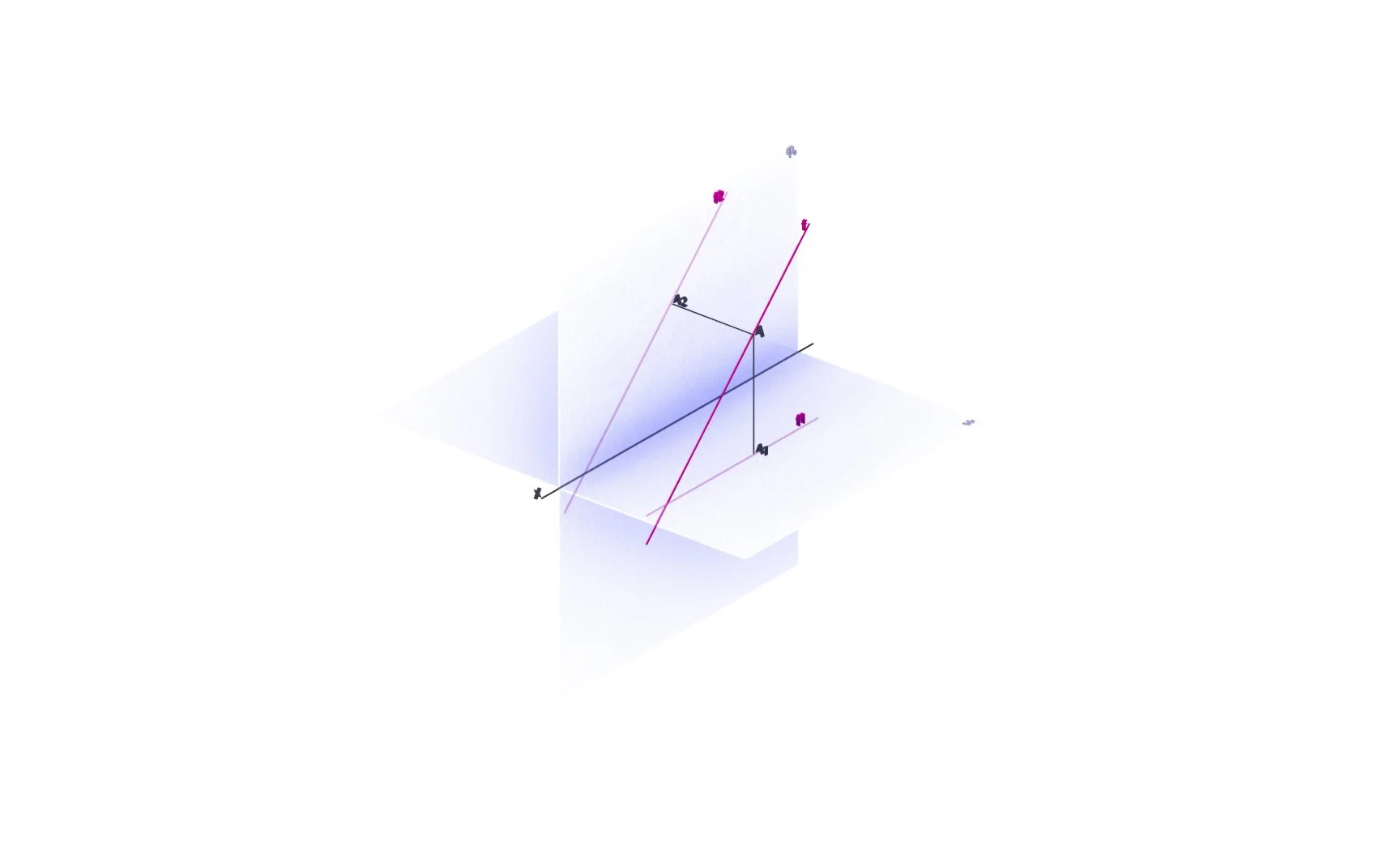

FRONTAL/FRENTE

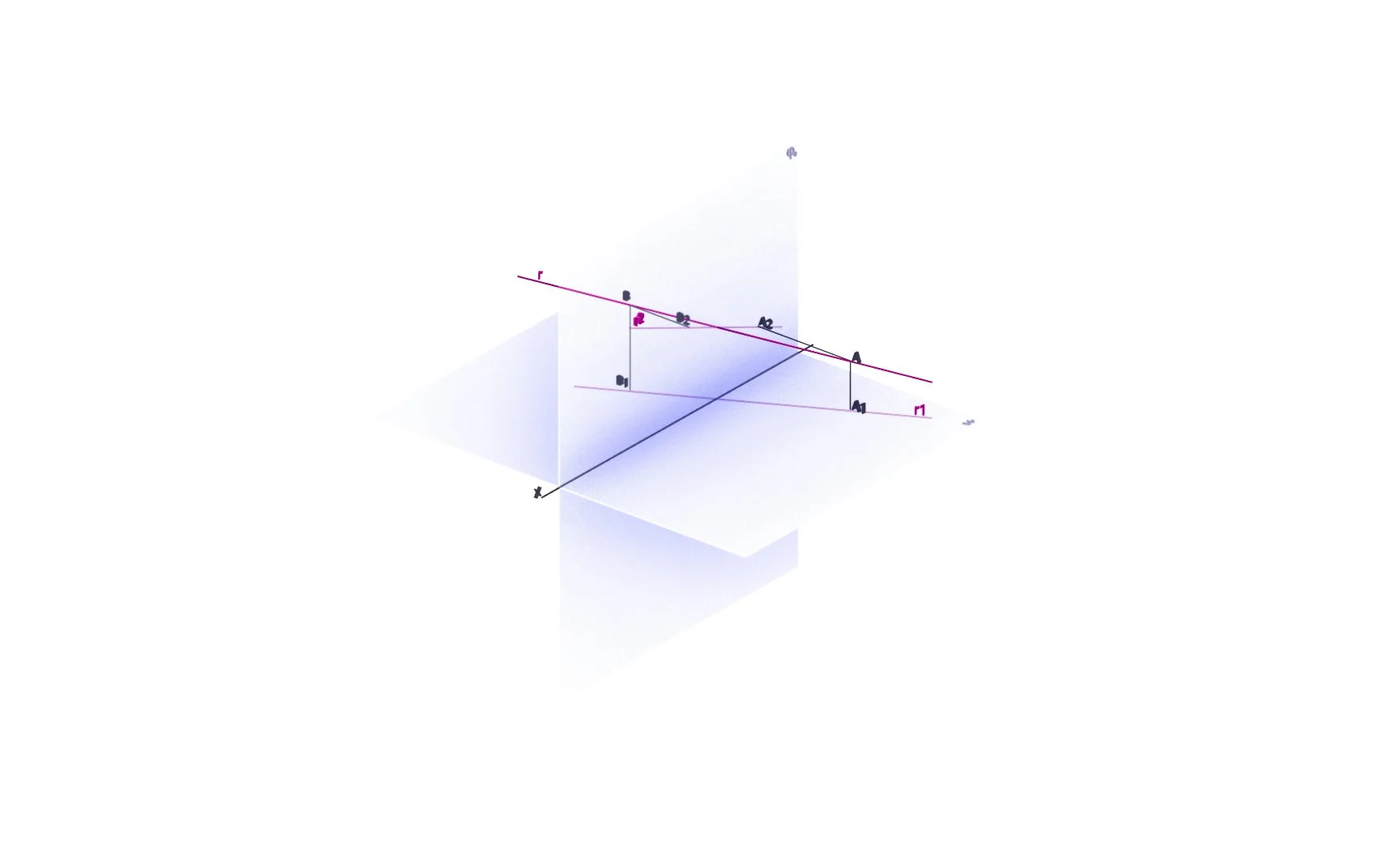

OBLÍQUA

PLANO DE PROJECÇÃO

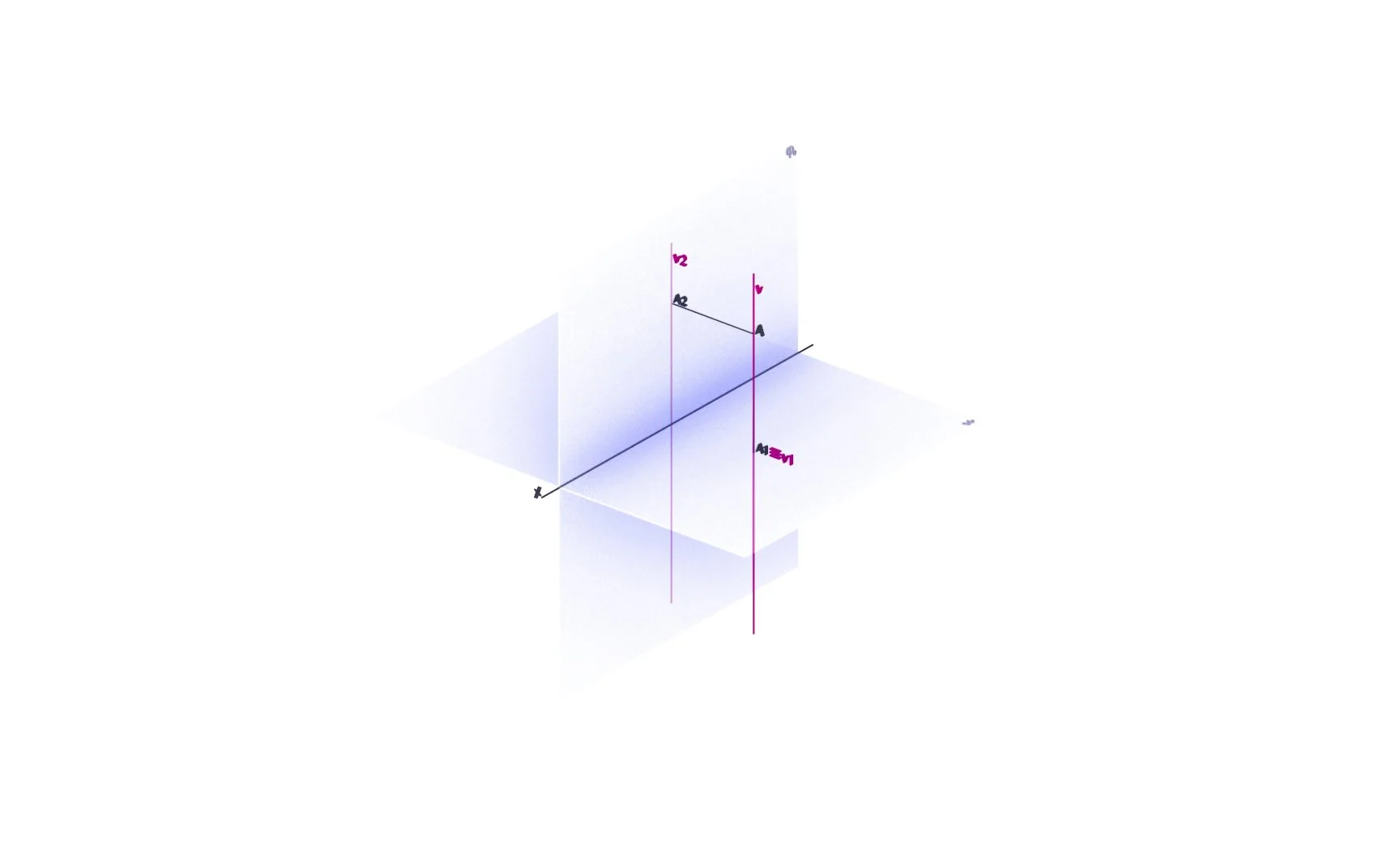

VERTICAL
