ALFABETO DO PLANO

Um plano é a superfície gerada por uma reta que se desloca paralelamente a si própria segundo uma direção retilínea.

Em Geometria Descritiva, a representação de planos não se processa pelas suas projeções, ao contrário da representação de pontos e retas, processa-se através das projeções dos elementos que os definem - os pontos e as retas que definem os planos.

Um ponto pertence a um plano quando pertence a uma reta contida no plano.

Uma reta pertence a um plano quando contém dois pontos do plano ou quando contém um ponto do plano e tem a direção de uma reta do plano.

Tal como no estudo da reta, a posição de um plano é definida em relação aos planos horizontal e frontal de projeção. No entanto, há situações em que a posição do plano relativamente ao plano de perfil π0 tem relevância, pelo que, nesses casos, o estudo é desenvolvido em tripla projeção ortogonal.

Um plano pode ser definido por

três pontos não colineares

uma reta e um um ponto exterior à reta

duas retas paralelas ou duas retas concorrentes

os seus traços nos planos de projeção (que são duas retas do plano)

uma das suas retas de maior declive

uma das suas retas de maior inclinação


Os planos identificam-se por

letras minúsculas do alfabeto grego

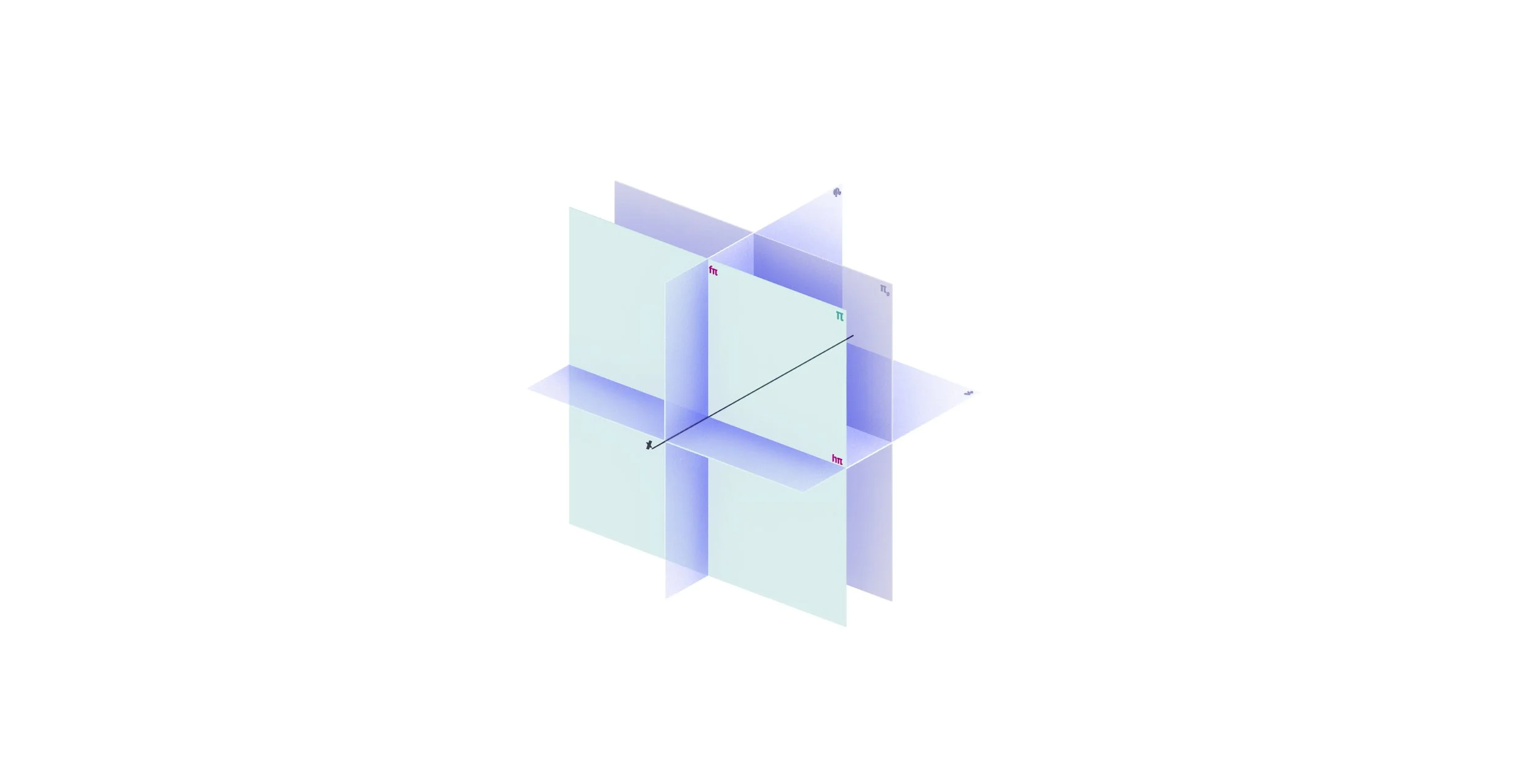

FRONTAL

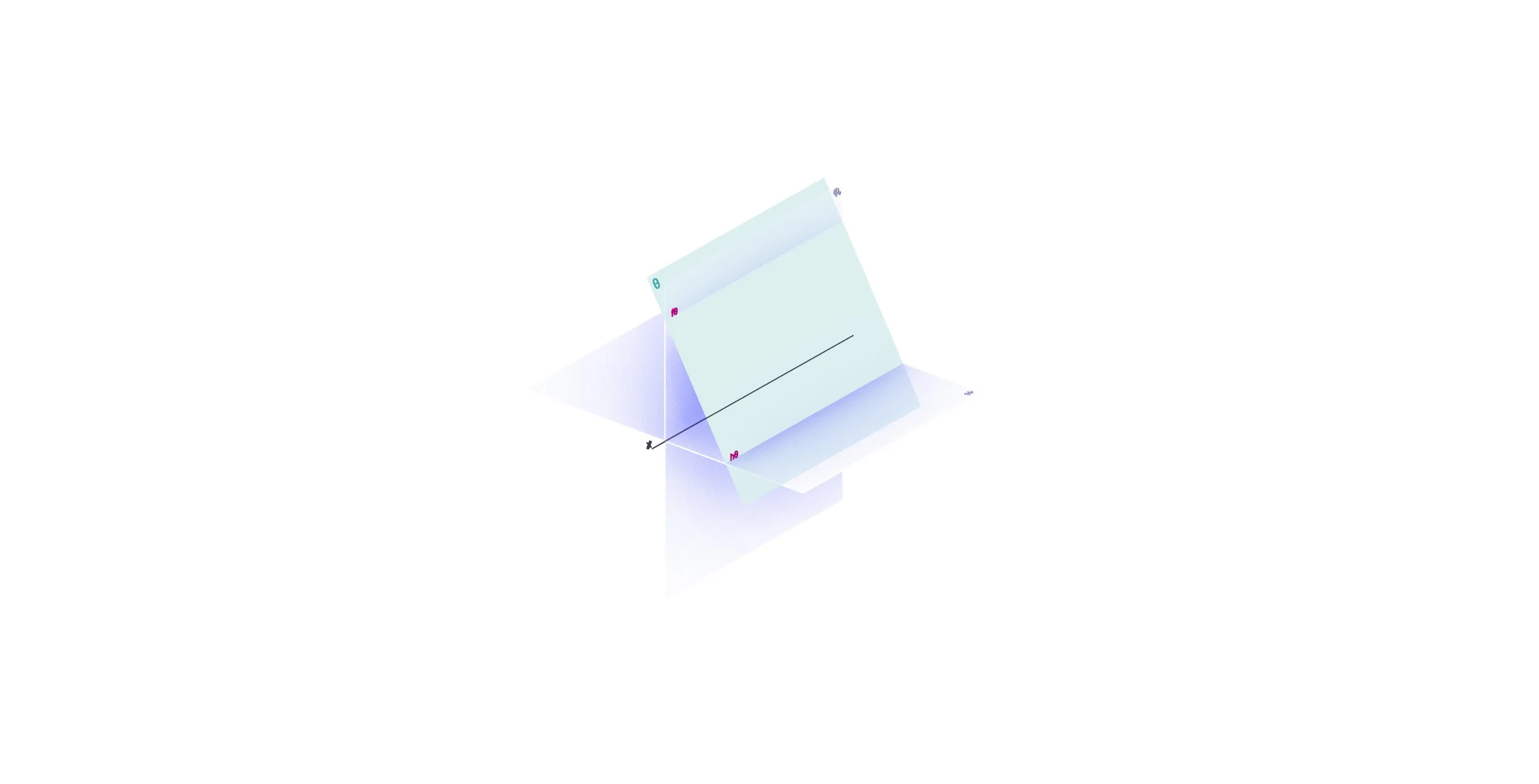

RAMPA

VERTICAL

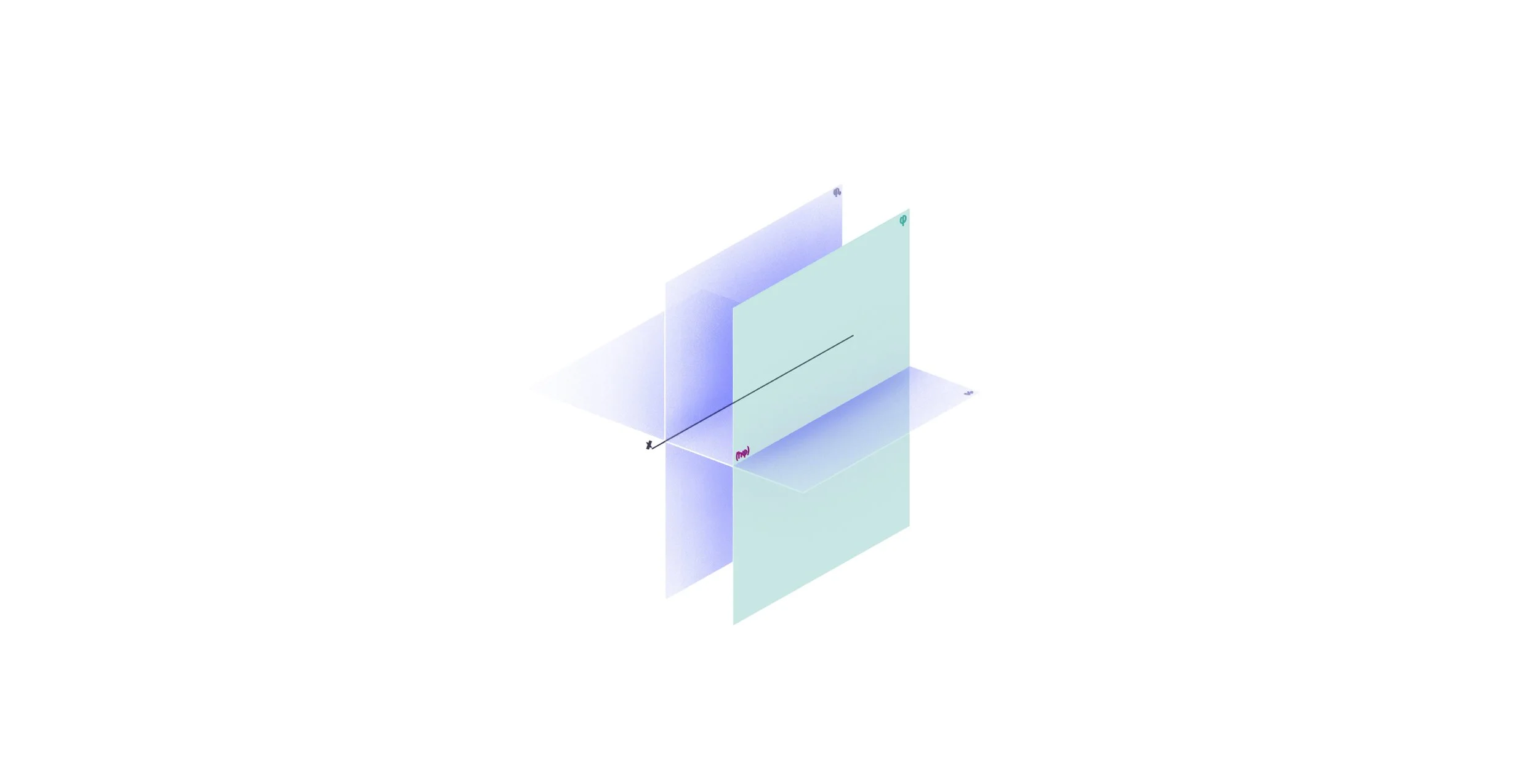

PERFIL

TOPO

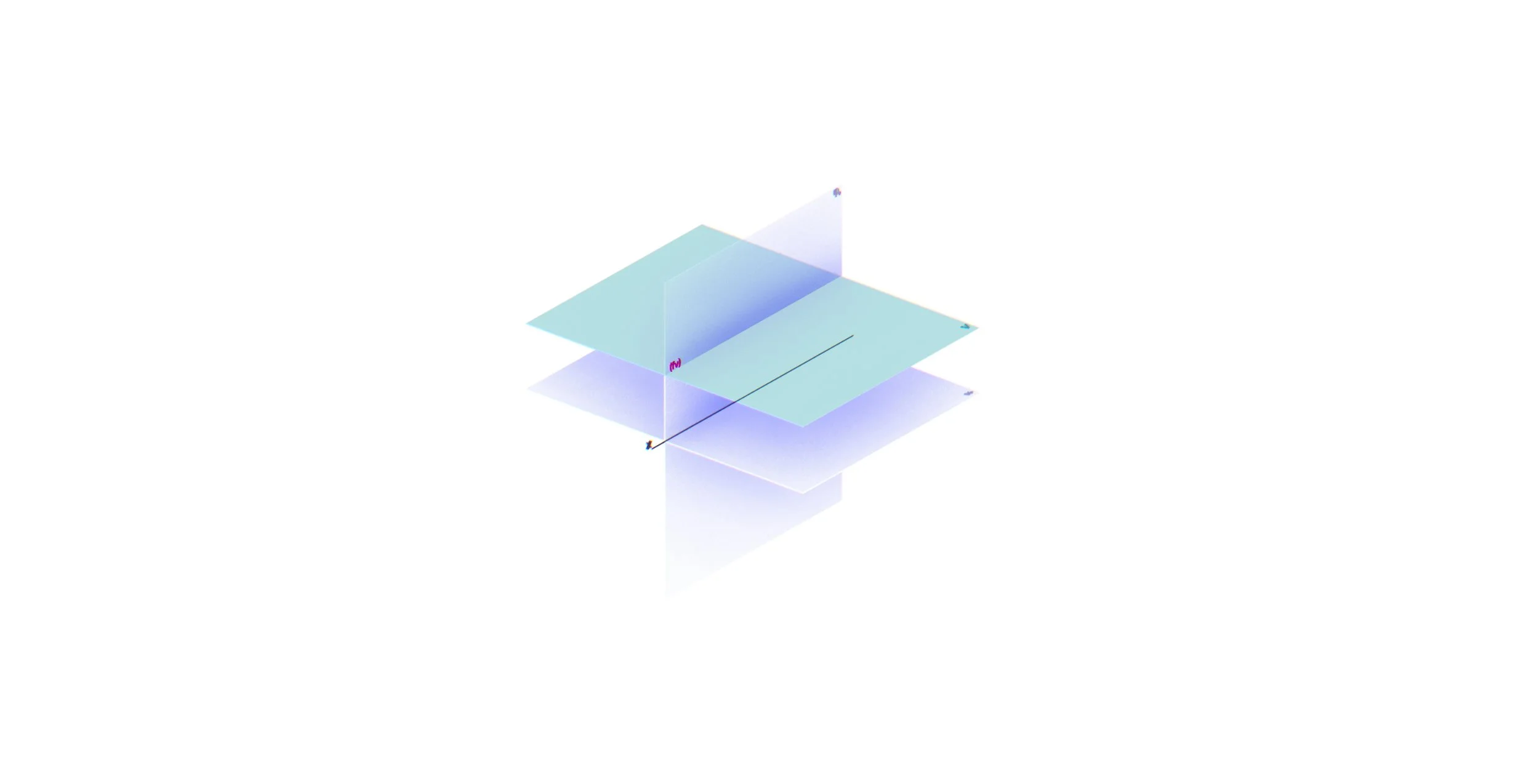

HORIZONTAL (NÍVEL)

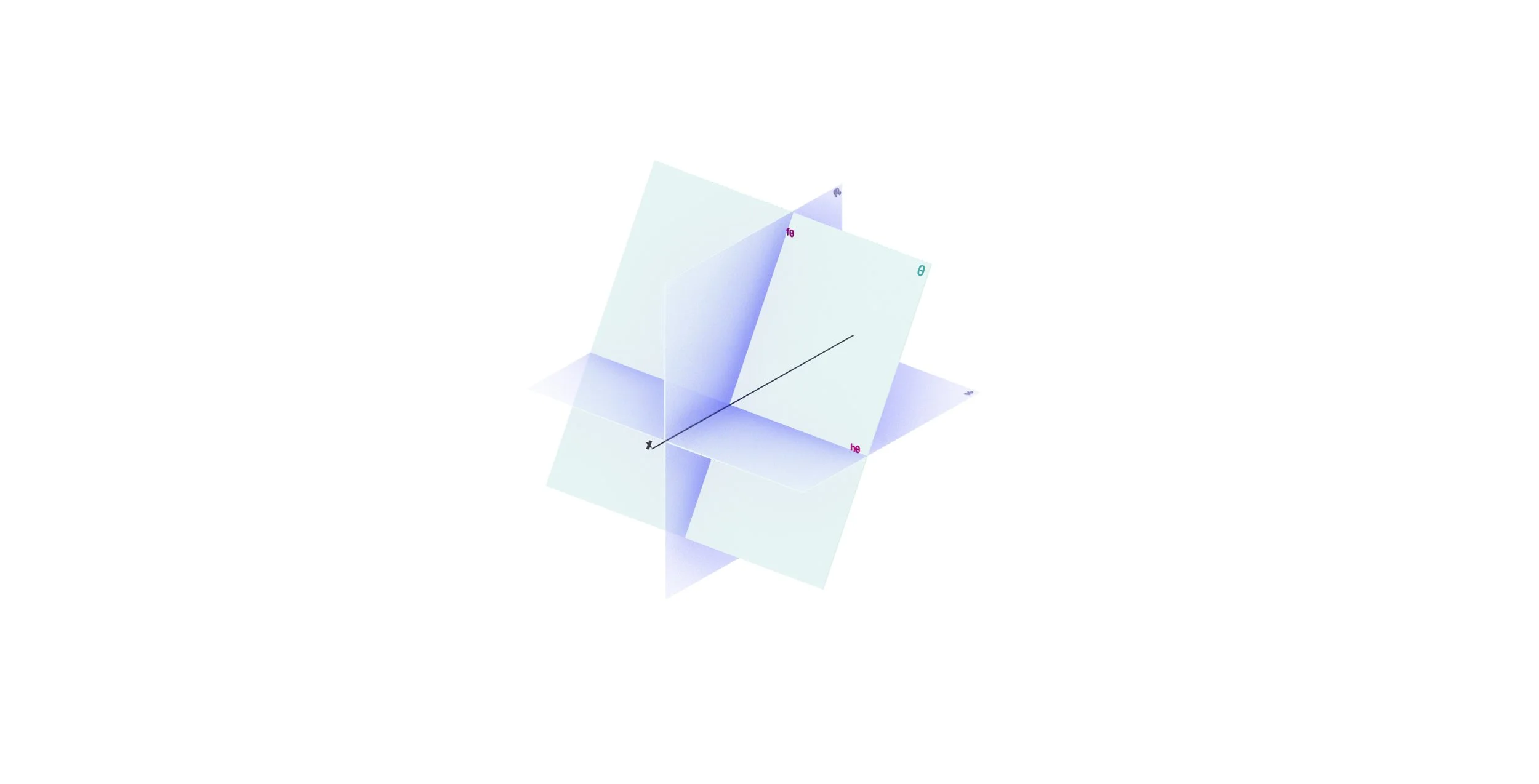

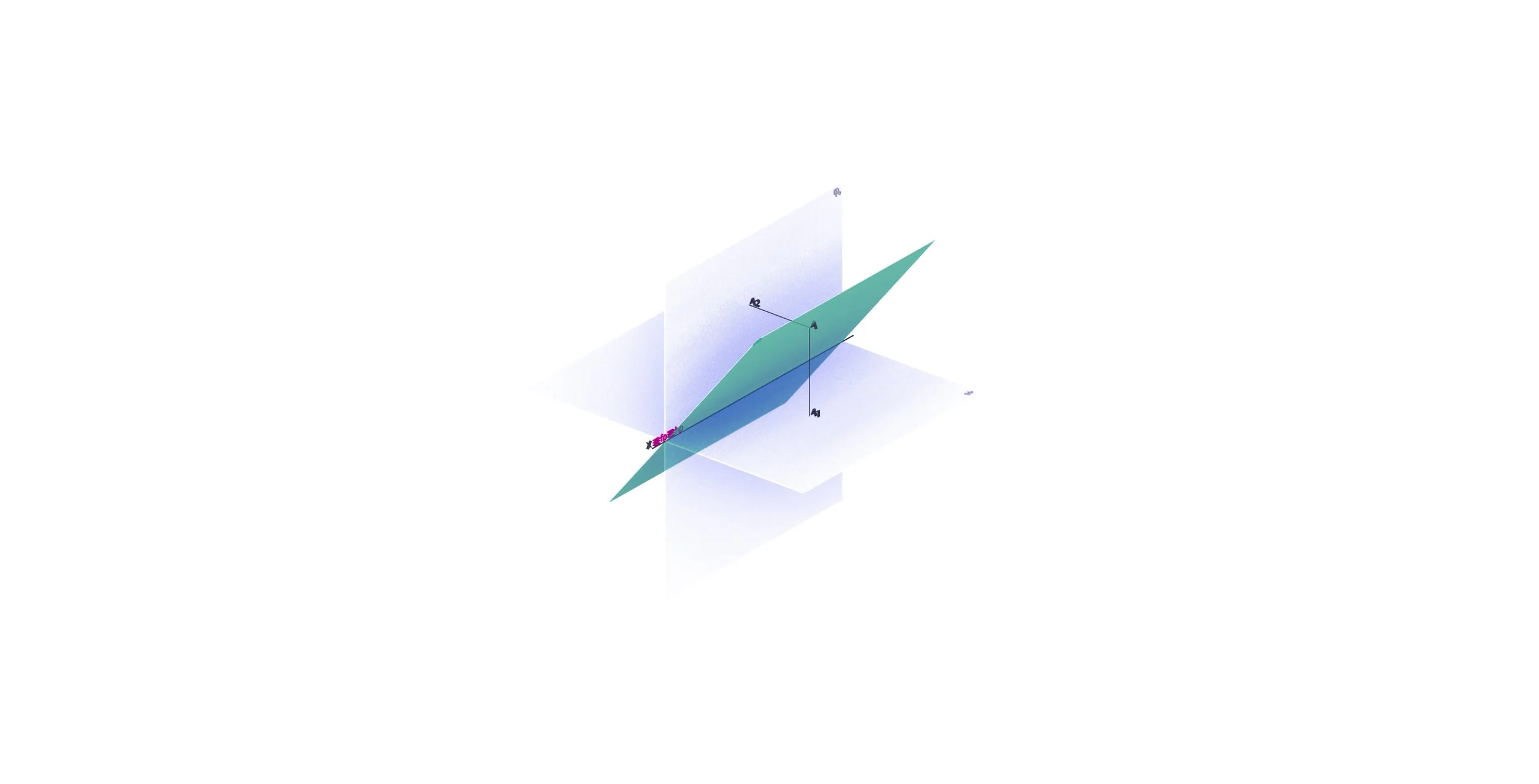

OBLÍQUO

PASSANTE
